Es coneix com a “distribució” en una locomotora de vapor al conjunt de mecanismes que permeten la entrada i sortida de vapor als cilindres en el moment oportú per a possibilitar el moviment.
Els sistemes de distribució més coneguts són el “Stepenson” i el “Waltschaerts”, tot i que el segon s’ha anomenat de diferents maneres segons els països. Als Estats Units va ser relativament comú utilitzar-ne un altre que van anomenar “Baker”.
La distribució “Baker” te tants fans com detractors. És geomètricament més complicada que les altres però te l’avantatge que no incorpora cap element lliscant, sinó únicament rotatius.
La distribució ha estat dibuixada en CAD i optimitzada utilitzant el simulador de Allan Wallace http://www.avocetconsulting.com.au/modeleng que proporciona els medis necessaris per trobar el millor compromís entre la simetria dels events de la distribució a totes les marxes.

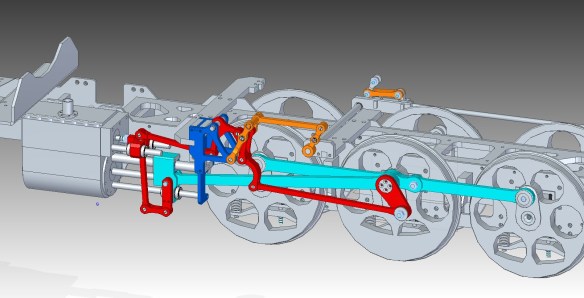

Aquest és l’aspecte de la distribució.
Els colors de les parts tenen el següent significat:
- Blau Clar: La biela motriu, i les bieles acoblades.
- Vermell: Els elements de la distribució.
- Taronja: Els elements de reversió del moviment.
- Blau Fosc: El suport dels elements de la distribució Baker.
El mateix ho podeu trobar en moviment aquí:
i aquí:
