El “pony”

Publicat el per
Respon

Continuo amb la fase de dibuix, ara amb el “pony”, es a dir l’eix flotant del darrera. Crec que es diu “bisel” en Castellà. Al posar-m’hi m’ha sorgit un dubte sobre la posició del “pivot” o punt de rotació. Segons sembla i tal com es desprèn del dibuix esquemàtic adjuntat, s’hauria de posar en un punt equidistant del centre de la locomotora i l’eix del “pony”, però en els plànols que tinc de la Britannia no sembla que sigui així. Estic intentant esbrinar per què en aquests forums: http://modeleng.proboards.com/thread/9848/help-freelance-5-lsfornells?page=2&scrollTo=109137

En teoria entenc que la geometria hauria de ser aquesta:

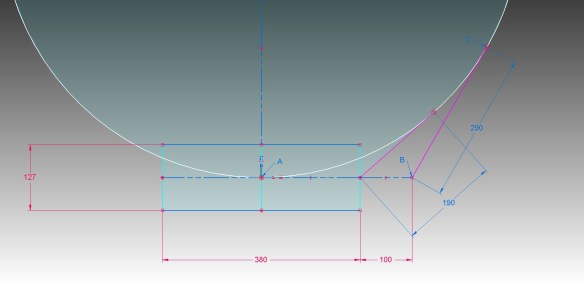

PonyGeometry

Els eixos de la locomotora estan en blau clar, i la via en blanc (amb un radi de curvatura exageradament petit per veure millor la geometria). El “pony” es una de les línies de color magenta, que en un extrem ha de ser tangent a la via i en l’altre extrem hi ha el punt de pivot. Se suposa que la distància A-B ha de ser la mateixa que B-C per tal que l’eix del pony sempre estigui perpendicular a la via.

Dibuix 3D amb Solid Edge ST6

Publicat el per
Respon

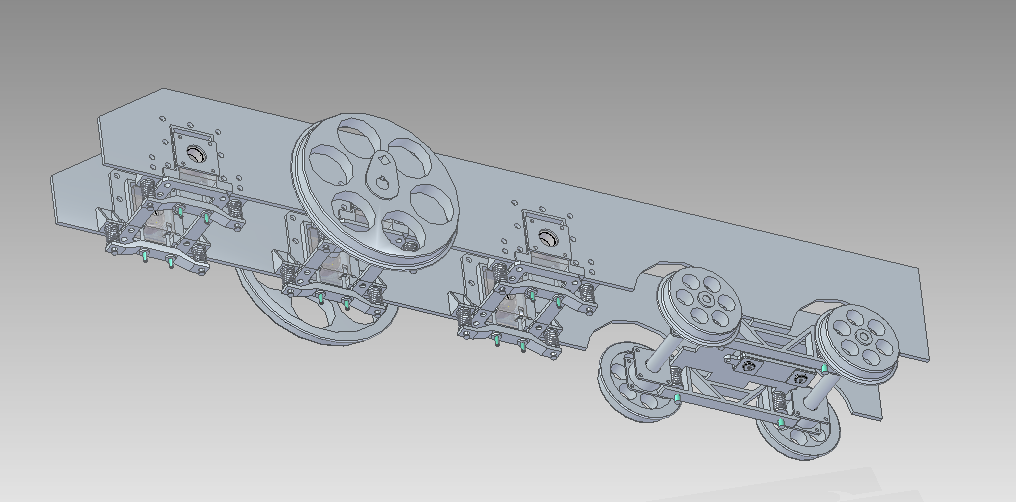

Una de les primeres coses va ser instal-lar el Windows amb el paquet de dibuix 3D “Solid Edge ST6” en una partició del meu iMac. Un amic meu me’l va recomanar i m’hi va introduir. No en tenia cap experiència en dibuix per ordinador, i he de reconèixer que les maneres d’aquest software les trobo una mica àrdues, fins i tot frustrants a vegades, però els resultats crec que son bastant acceptables i en teoria hauria de permetre tenir-ho tot força clar nivell constructiu abans de posar-se a tocar metall. Com que ja porto bastants dies, a hores perdudes, puc posar una captura del que he dibuixat per ara que és això. FrameAssembly Essencialment és el posicionament de les rodes, bogie de devant, i el disseny de les suspensions.

Documentació per començar

Publicat el per
Respon

Vaig demanar un parell de llibres:  “Design procedures for walschaerts’ and stephenson’s valve gears” de Don Ashton, i “The Model Steam Locomotive” de Martin Evans, que fins ara m’estan essent molt útils.

    BOOK_SIMG4CFE700FEBD56_200

He comprat a Blackgates Engineering http://www.blackgates.co.uk els 24 plànols de la locomotora 5″G “BRITANNIA” BR Class 7 Pacific.

a_Britannia

En els plànols està tot en polzades lo qual és un problema, però no passa res perquè l’objectiu és utilitzar-los com a referència de mides, materials, maneres de construcció etc.

El primer post

Publicat el per
Respon

Deu fer més o menys un parell de mesos que vaig decidir que volia fer una locomotora de vapor viu. Aquest bloc el vaig crear més tard, o sigui que crec que es bo començar posant el que he fet fins ara.

Òbviament, el primer que vaig fer va ser buscar informació a Internet. El nostre amic cercador Google em va portar a un quants llocs interessants, com un parell de fòrums sobre modelisme ferroviari i vapor viu al Regne Unit:

http://modeleng.proboards.com,
http://www.model-engineer.co.uk,

i també vaig trobar espectaculars vídeos de mini-locomotores a tota velocitat com aquests:

https://www.youtube.com/watch?v=3xVDmQnIkwg,
https://www.youtube.com/watch?v=brhbPguc2qo,
https://www.youtube.com/watch?v=APYgNthBF6s (aquest fa por!)

que són increïbles.

Però sobre tot, el contacte local de l’ASAFEGI  que h’ha permès confirmar que la tasca que vull emprendre és possible.
